ISO 22452:2011 về Kết cấu gỗ - Kết cấu vách panel cách nhiệt - Phương pháp thử

Tổng quan

Tiêu chuẩn ISO 22452:2011

Mục tiêu của tiêu chuẩn này là cung cấp các phương tiện để kiểm tra kết cấu của tường panel cách nhiệt kết cấu (SIP).

Nó bao gồm các thử nghiệm về độ bền liên kết kéo của các tấm, độ lão hóa, khả năng chịu cắt, tải trọng thẳng đứng, tính năng nằm ngang trong mặt phẳng và hiệu suất uốn ngoài mặt phẳng. Một thử nghiệm rão đã được bao gồm trong phụ lục để biết thông tin (và thử nghiệm). Các thử nghiệm áp dụng cho các tấm pin cho các ứng dụng cụ thể được trình bày, các yêu cầu thử nghiệm, bao gồm các điều kiện phòng thí nghiệm, được đưa ra và số lượng mẫu cần thử nghiệm và báo cáo kết quả được quy định.

Tiêu chuẩn này không dùng để thử nghiệm kiểm soát chất lượng hoặc để đánh giá sự phù hợp.

1 Phạm vi

ISO 22452:2011 quy định các phương pháp thử nghiệm để xác định các đặc tính cấu trúc của tấm cách nhiệt kết cấu hai mặt, làm từ gỗ, chịu lực (SIP) để sử dụng cho tường.

Nó được áp dụng cho các SIP có

- hai lớp mặt, ít nhất một trong số đó là tấm kết cấu bằng gỗ, và

- lõi làm bằng vật liệu cách nhiệt có đủ độ bền cắt để làm cho các lớp mặt tác động với nhau về mặt cấu trúc.

CHÚ THÍCH 1: Các tấm kết cấu dựa trên thạch cao thường được sử dụng làm lớp mặt.

CHÚ THÍCH 2: Các tấm có thể chứa khung hoặc khung bên trong.

2 Tài liệu tham khảo

Các tài liệu viện dẫn sau đây là cần thiết cho việc áp dụng tiêu chuẩn này. Đối với tài liệu ghi năm chỉ bản được nêu áp dụng. Đối với các tài liệu tham khảo không ghi ngày tháng, phiên bản mới nhất của tài liệu được tham chiếu (bao gồm mọi sửa đổi) sẽ được áp dụng.

ASTM C393 / C393M-06, Phương pháp thử nghiệm tiêu chuẩn cho tính chất cắt lõi của kết cấu bánh sandwich bằng tính uốn chùm

ASTM D7446-09, Đặc điểm kỹ thuật tiêu chuẩn cho kết cấu tấm cách nhiệt (SIP) Chất kết dính cho tấm ép định hướng cán (OSB) cho vật liệu lõi cách nhiệt polystyrene dạng tế bào cứng

3 Thuật ngữ và định nghĩa

Đối với mục đích của tài liệu này, các thuật ngữ và định nghĩa sau sẽ được áp dụng.

3.1

bảng cách nhiệt cấu trúc

một hớp

bảng điều khiển có hai lớp da chịu lực, một lớp được liên kết với mỗi mặt bằng vật liệu lõi đồng nhất, cứng, nhẹ với độ bền cắt đủ để làm cho các lớp mặt hoạt động với nhau về mặt cấu trúc

XEM: Hình 1

CHÚ THÍCH 1: Lõi đồng nhất được làm bằng một vật liệu không có mối nối bên trong yêu cầu liên kết.

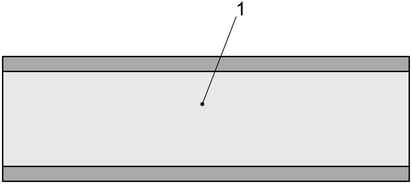

Hình 1 - Mặt cắt ngang của bảng cách điện kết cấu

Chìa khóa

1 lõi cứng

3.2

hộp hai lớp với bảng cách điện cấu trúc kiểu lõi kết cấu

bảng điều khiển có lõi cứng được bao quanh bởi khung kết cấu, có hoặc không có các đường gân bên trong, và hai lớp da được gắn chặt và / hoặc liên kết bằng cơ học với khung và lõi, tạo thành một hộp kín

XEM: Hình 2

CHÚ THÍCH 1: Vỏ, lõi và khung đều chịu lực.

Hình 2 - Kết cấu bảng cách nhiệt với khung kết cấu bên trong

Chìa khóa

1 lõi

2 khung cấu trúc bên trong

3,3

slabstock

vật liệu lõi được tạo sẵn thành các tấm có độ dày bằng với độ sâu yêu cầu của lõi và sau đó được liên kết bằng chất kết dính thích hợp

CHÚ THÍCH 1: Chiều dài và chiều rộng của tấm vật liệu lõi nhỏ hơn hoặc bằng chiều dài và chiều rộng của SIP.

3,4

ngoại quan

Tình trạng của các thành phần của tấm cách nhiệt kết cấu, trong đó chúng được liên kết với nhau bằng chất kết dính hoặc trong đó bọt được sử dụng cho lõi được tạo bọt tại chỗ và trở nên tự dính trong khi mở rộng và đóng rắn để chúng tự động liên kết với các thành phần bao bọc

Tài liệu ISO 22452:2011 bản pdf

Download tài liệu ISO 22452:2011 miễn phí tại đây!

Trên đây là những thông tin về ISO 22452:2011 mà ISOCERT muốn giới thiệu đến Quý bạn đọc. Hy vọng sẽ cung cấp những kiến thức bổ ích giúp cho các bạn hiểu rõ hơn về tiêu chuẩn này. Mọi thắc mắc và giải đáp vui lòng liên hệ cho chúng tôi qua hotline 0976.389.199 để hỗ trợ tận tình và chi tiết nhất!
